设备品牌：诺信

设备型号：QUADRA3Pro

设备产地：中国

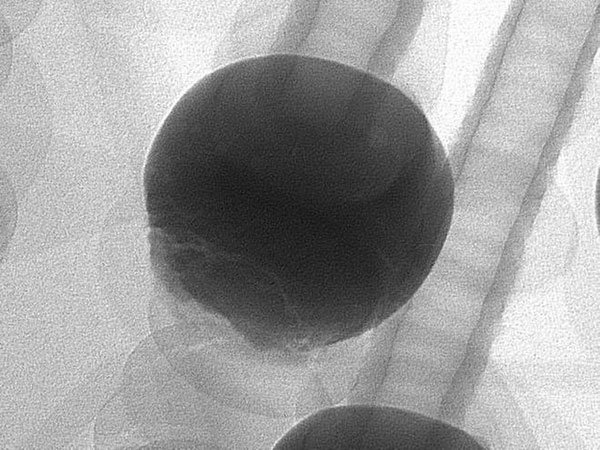

QuadraProX-RAY检测设备系列可生成无与伦比的超高清图像。内部设计的高性能双模式NT4X光管和Onyx检测器可让您看到最微小的细节，并立即发现缺陷。一切清晰立现。

将图像转化为解决方案

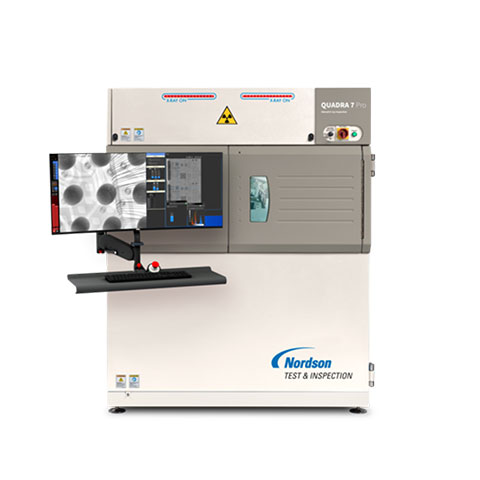

Quadra7Pro为后端半导体应用提供更高分辨率的3D/2D手动检查设立了新标准。配备革新的0nyx®检测器技术，可提供卓越的图像清晰度并降低噪声水

平，通过最高水平的准确性和效率来提升检查体验。Quadra7Pro配备最新的双模QuadraNT4®管，为用户提供最大的灵活性。这一创新功能提供亮度和分辨率模式，允许操作员根据特定的应用要求在两种模式之间动态切换。

除了先进的硬件外，Quadra7Pro还配备新开发的Revalution软件。Revalution软件专为高端半导体应用而设计，通过直观的界面优化的工作流程和扩展功能来增强用户体验。它使操作员能够有效地分析和解释检查数据，有助于更快地制定决策并提高整体生产力。

关键核心技术英国制造

Quadra"7Pro可生成无与伦比的超高清图像。内部设计的高性能X光管和检测器确保让您看到最微小的细节，并立即发现缺陷。一切清晰立现

我们需要更多功能并提高产品功能，希望现在就能实现!

新款onyx检测器提高了速度

减少了噪音

提高了清晰度

最新的QuadraNT管

提高了清晰度

简化了操作

新款Revalution软件

优化的工作流程

提高了稳定性

易于使用

符合人体工程学的设计

超宽曲面显示屏

双模管技术

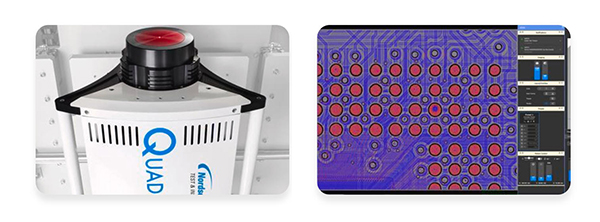

QuadraNT是QuadraPro的强大动力。Nordson最新一代X光源可通过Quadra7Pro正在申请专利的自动双模式获得另一项增强功能。该管自动在两种模式之间切换:

高清模式非常适合敏感的半导体样品

高通量模式对于更致密、更厚的样品至关重要

双模式的好处是前所未见的清晰图像可以助您发现缺陷的更多细节!

Revalutionrm

诺信全新的Revalution软件凭借其现代化的GUI设计和优化的工作流程让一切尽在掌控之中。Revalution具有许多优化的新功能，包括:

布局灵活性、批注&测量、过滤和成像、主工具

一目了然

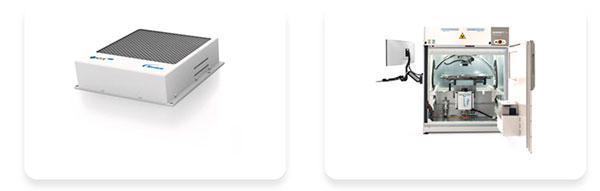

Onyx”由半导体专家团队内部设计，提供最先进的性能。使用世界一流的像素规格，实现低剂量灵敏度和高饱和剂量。0nyx""具有更高的帧速率和更低的噪声，更快为您提供清晰度和亮度最高的图像。

稳定且易于维护

QuadraNT"管采用无灯丝技术，可实现持续服务。消除X光管中的油污染、油溢出或泄漏到工作环境中的风险。QuadraNT使用无油离子泵来使x光管保持真空状态，无需换油。由于灯丝永远不用更换，因此可保证稳定的性能。

技术参数

X光管类型：封闭穿透式

分辨率：0.1μm(10W以内)，0.3μm(20W以内)

最大功率：20w

电压范围：30-160kV

AspireFP™平板探测器

像素数：670万像素

帧速率：30fps

像素间距：50μm

数字图像处理：16-bit

QuadraPro系统

设备尺寸：1570Wx1500Dx1900Hmm

设备重量：1950kg(4300lbs)

电源：单相200-230VAC,16A

典型功耗：1KW

压缩空气：4-6bar(干燥洁净)，用于防振

环境温度：10-30°C

环境湿度：<85%(non-condensing)

操作方式：鼠标操作

操作系统：Windows1064位

X-raySafety：<1μSv/hrMeetsallinternationalstandards

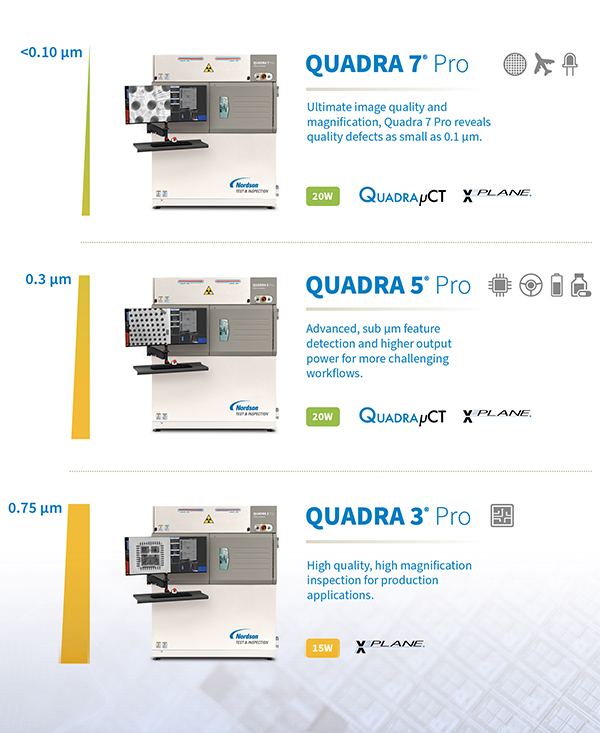

QuadraProX-RAY设备检测

倾斜角度视图：70°

主动减震：AxiS-主动式X-ray图像稳定器

显示分辨率(每英寸像素数)：185像素/英寸

最大检测区域：510x445mm(20x17.5”)

最大样品尺寸：2,500x

最大样品重量(标准推盘)：5kg(11lbs)

最大样品重量(碳纤维推盘)：样品重量最大500g

最大总放大倍数：68,000x

显示器：24"4K超高清(分辨率3840×2160)双显示器，固定在可完全灵活调整的支架上系统
