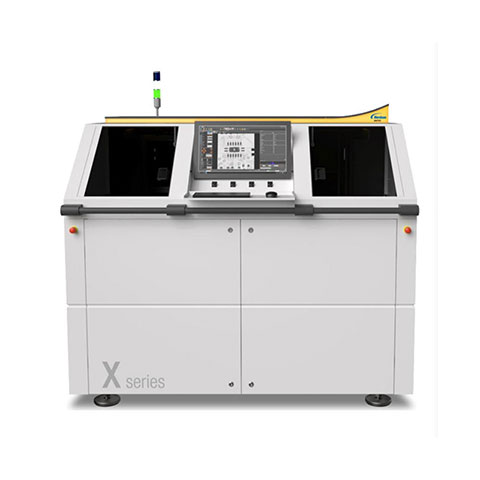

AXI检测系统

设备品牌：诺信

设备型号：MatrixXSeries

设备产地：中国

诺信Matrix 3DXray，AXI检测X系列是专用的高速在线自动x射线检测系统平台，用于检测PCB组装板的单/多拼板或托盘中的样品。该系统提供市场领先的检测速度，是低混合大批量生产环境的理想选择。

AXI检测设备亮点

专用于PCB检测的硬件设置

与生产线串联在线检测的高速设置。

大的倾斜角拍摄能力

降低辐射剂量的过滤片

取决于产品类型和检验任务

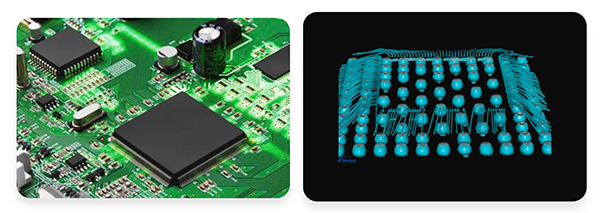

用于PCB混合或芯片级组装过程中的组件和焊点检测的SMT设

X2垂直透射X光检测(2D)+SFTTM

X2.5垂直透射x光检测(2D)+SFTTM+倾斜透射X光检测(2.5D)。

X3垂直透射X光检测(2D)+SFTTM+倾斜透射X光检测(2.5D)+3DSART

AXI检测设备系统特点

用于在线配置的高速AXI系统

微焦点x射线管(密封管/免维护)带有线性驱动器的多个可编程运动系统数字CMOS平板探测器

自动灰度级和几何校准

用于序列号和产品类型选择的条码扫描器通过定制的MES接口实现完整的产品可追溯性

高速AXI系统用于在线检测

微焦斑x射线灯管(闭管/免维护)

带线性马达驱动的多轴可编程运动系统

数字CMOS平板探测器

自动灰阶和几何校准

条形码扫描枪可用于读取序列号和检测程序切换通过客制化的MES接口，实现全检测流程可追溯

系统

尺寸：1630mm(高)x1800mm(宽)x1575mm(深)

系统重量：2.800kg

功耗：最高6KW

最大样品重量：3公斤

可倾角度范围：最多40度

分辨率：3-4um/pix

工作温度：15°-28°℃最佳20°-25°C

最大样本尺寸：460毫米x360毫米

最大可检范围：460毫米x360毫米

最小样本尺寸：80毫米x80毫米

样品厚度：0.8-10毫米

接线电压：400VAC，50/60Hz三相，16A/208VAC，50/60Hz三相，25A
