矩子全新视觉系统

设备品牌：矩子

设备型号：JUTZE系列

设备产地：中国

JUTZE全自动光学检侧仪优点

5um高精度光学分辨率

多线程并行处理

高速、高精度

焊接，元件本体自动定位

灰度彩度像素运算，最高可至1/16像素精度

模块化检测，快速生成数据

RGB照明，辅以WhiteLED照明

性能特点

1、优良的照明系统通过高辉度的LED光源(红、绿、蓝)的完美结合，有效提高焊点不良、极性反、文字识别等传统检测难点的检出率。

2、强大的软件友好直观的多语言用户界面、简易的操作性，使用户快速完成程序的制作，调整。运行控制、图像采集和图象处理并行，极大的缩短了工作时间。稳定、成熟的图像算法，确保强大的检查能力，配合强大的维修终端软件和SPC软件，使用户能实时监控生产中的问题，从而有效地提升质量过程控制能刀。

3、精益的硬件设计

通过精益的设计，严谨地加工，带来设备美观紧凑的外型。同服马达系统、精密级滚珠丝杠与滑轨等运动机构的配置，既实现了超高速稳定地检查，同进也确保了优异的机械定位精度。功能项目缺件、多件、锡球、偏移、侧立、碑立、反贴、错件、坏件、桥连、虚焊、少锡、多锡、IC引脚浮起、IC引脚弯曲、OCR、OCV(文字识别)视觉系统

工业相机：2M像素彩色数字相机

照明系统:高辉度RGB三色光源照明、智能光

分辨率:10~20um(连续可调)

FOV尺寸:32x24mm(分辨率:20um)

取像与运算时间:4-5FOV/sec250ms/FOV

运动系统

X/Y轴驱动系统:交流伺服驱动系统，精密级滚珠丝杠、滑轨，定位精度±5um，0-80mm/sec

SPI炉前炉后机器通信，分析不良原因

实时SPC数据分析处理

集中管理，一人控制多线，减少线上人数

在线不停机进行远程调试与程序更新

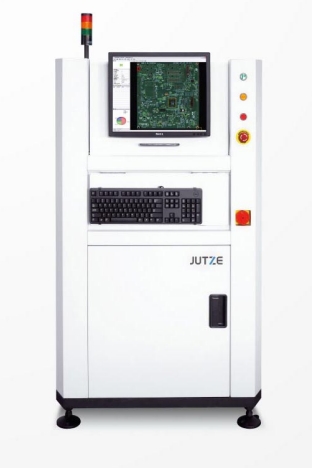

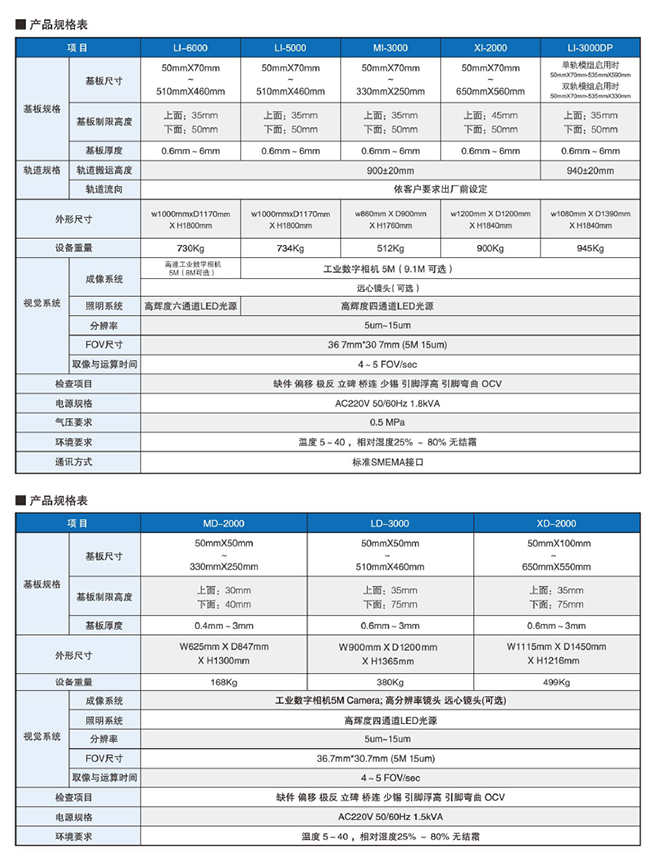

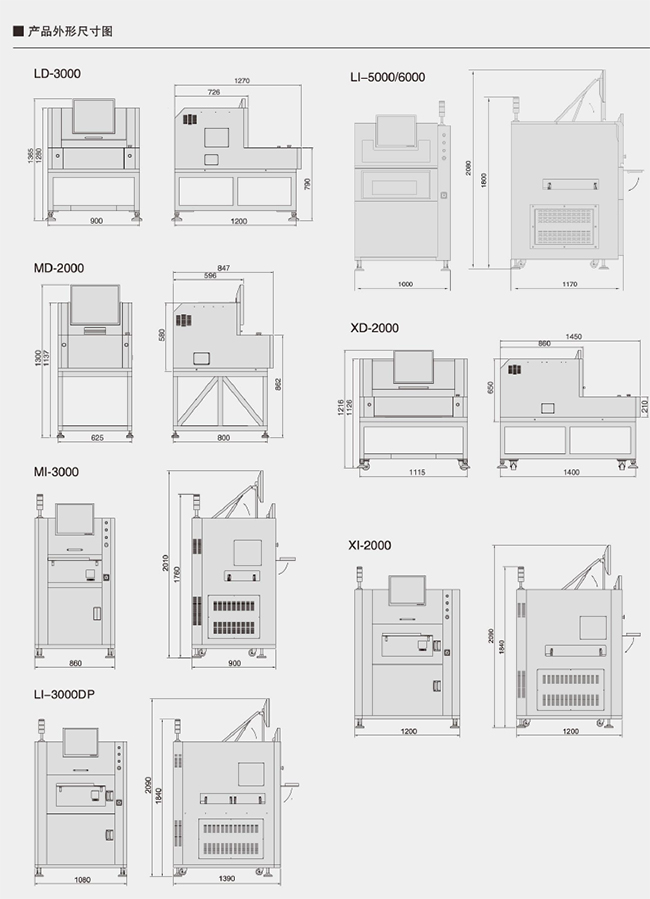

L1-3000DP

双轨Lsize在线全自动

适用基板

单轨模组启用时:50mmX70mm~535mmX590mm

双轨模组启用时:50mmX70mm~535mmX330mm

基板厚度:0.6mm~6.0mm

分辨率:5um~15um

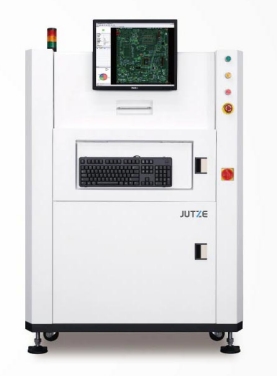

矩子AOI全自动光学检侧仪MI-3000

Msize在线全自动

适用基板:50mmX70mm~330mmX250mm

基板厚度:0.6mm~6.0mm

分辨率:5um~15um

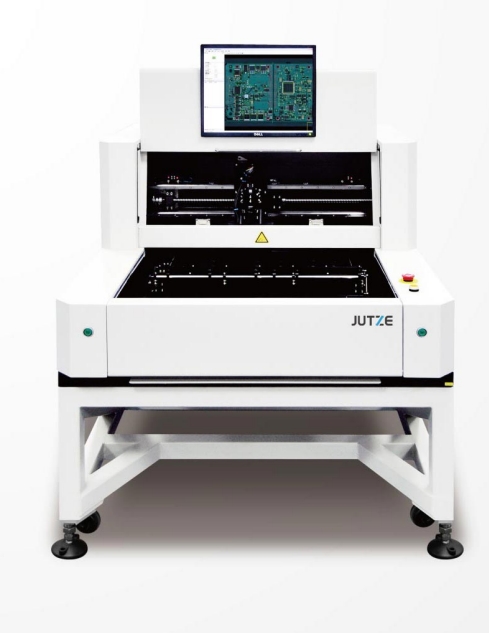

矩子全自动光学检侧仪XD-2000XLsize离线

适用基板:50mmX100mm~650mmX550mm

基板厚度:0.6mm~3.0mm

分辨率:5um~15um

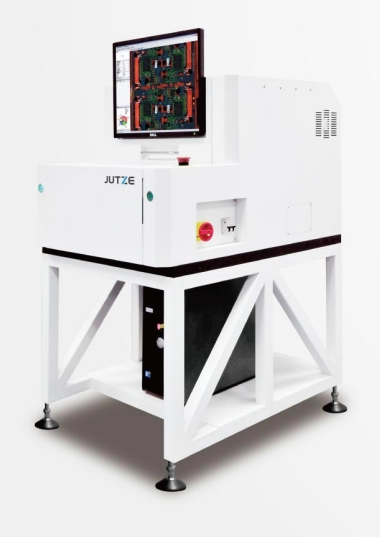

矩子MD-2000Msize离线

适用基板:50mmX50mm~330mmX250mm

基板厚度:0.4mm~3.0mm

分辨率:5um~15um

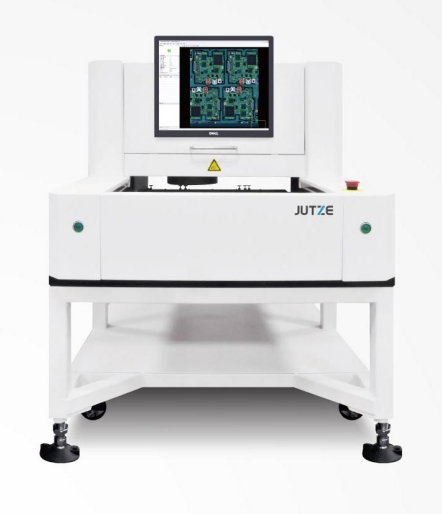

矩子全自动光学检侧仪LD-3000Lsize离线

适用基板:50mmX50mm~510mmX460mm

基板厚度:0.6mm~3.0mm

分辨率:5um~15um

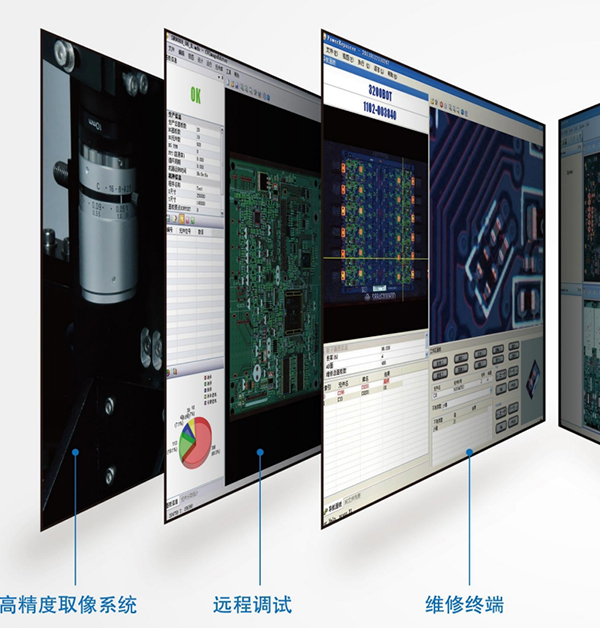

高精度取像系统

9.1MPixelCamera

TelecentricLens

远程调试

通过网络链接在线检测设备，无需停机更新修正在线测试参数。

维修终端

实时接收在线设备的检测结果，使用户非常快捷地进行不良判断。可连接多台在线设备，并支持硬件条码扫描选择基板功能。维修结果可统计产生报表。

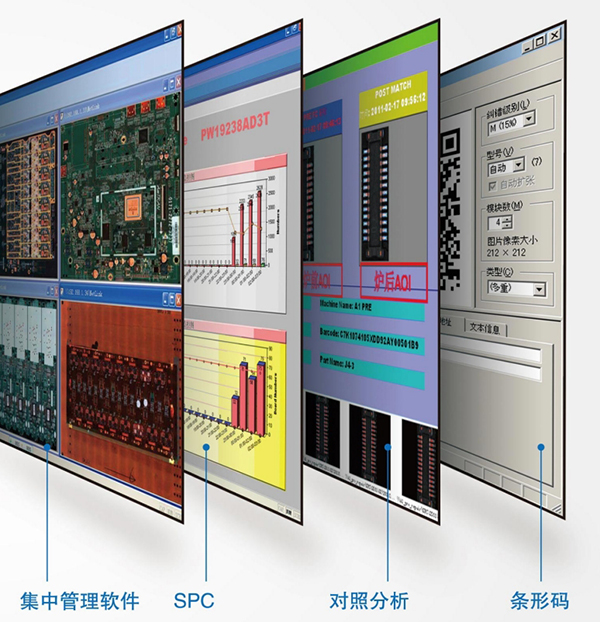

集中管理软件

提升产线的自动化率，减少人力降低成本，建立产线快速反馈机制，可多点监控SMT产线协助工艺人员分析制程找出发生问题的原因从而提升制程能力。

对照分析

三点对照分析功能，实时对照报警元件在SP1、炉前AOI和炉后AOI的检查图像，比对印刷后、贴片后和炉后图片，确定不良产生原因。

SPC

强大的数据分析系统，操作简便，界面美观，可以多机实时监控、基板条码反查、生产统计、不良误报分析、各种报表输出等功能。
