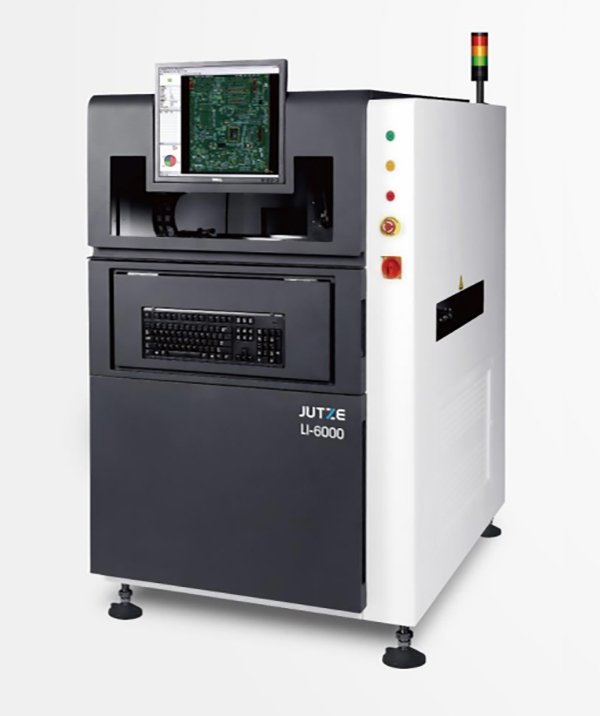

全自动在线型基板检查机

设备品牌：矩子

设备型号：LI-6000

设备产地：中国

矩子的特点

1、SP1,炉前炉后机器通信，分析不良原因

2、实时SPC数据分析处理

3、集中管理，一人控制多线，减少线上人数

4、在线不停机进行远程调试与程序更新

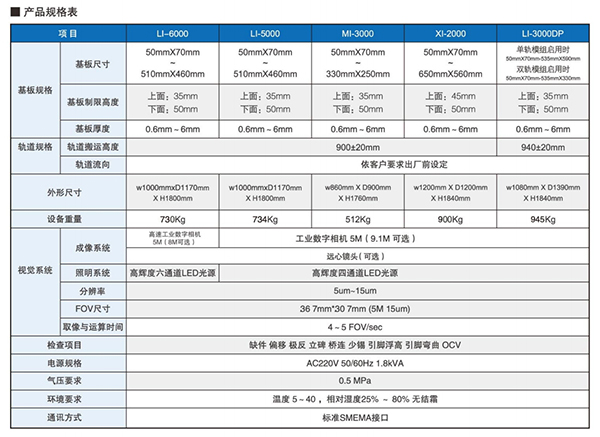

矩子视觉检测仪参数

矩子科技JUTZE全新的视觉系统LI-6000

适用基板:50mmx70mm-510mmx460mm

基板厚度:0.6mm-6.0mm

外形尺寸:W1000XD1170XH1800(mm)

分辨率:5um~15um

重量:734KG

全自动在线型基板外观检查机

全新视觉系统

高速相机，同一FOV内多种照明图像采集

新灯源，可独立控制的六通道光源

3次曝光成像，消除BayerPattern模糊

具有更清晰，不同照明角度图像，检测性能大幅提升

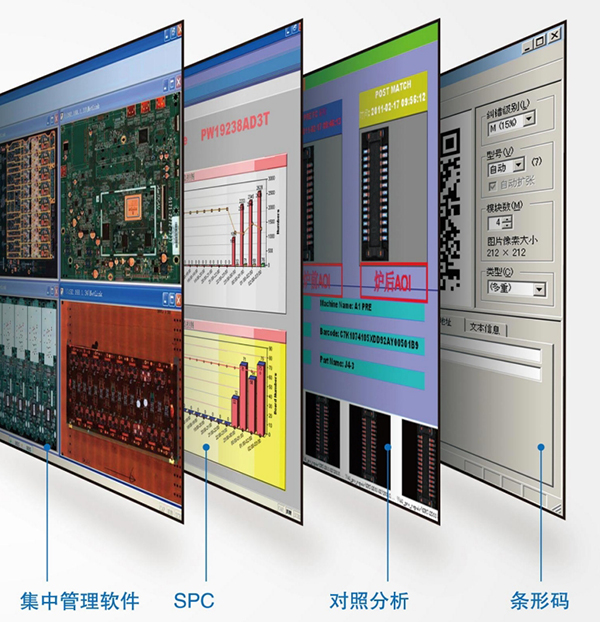

集中管理软件

提升产线的自动化率，减少人力降低成本，建立产线快速反馈机制，可多点监控SMT产线协助工艺人员分析制程找出发生问题的原因从而提升制程能力。

SPC

强大的数据分析系统，操作简便，界面美观，可以多机实时监控、基板条码反查、生产统计、不良误报分析、各种报表输出等功能。

对照分析

三点对照分析功能，实时对照报警元件在SP1、炉前AOI和炉后AOl的检查图像，比对印刷后、贴片后和炉后图片，确定不良产生原因。

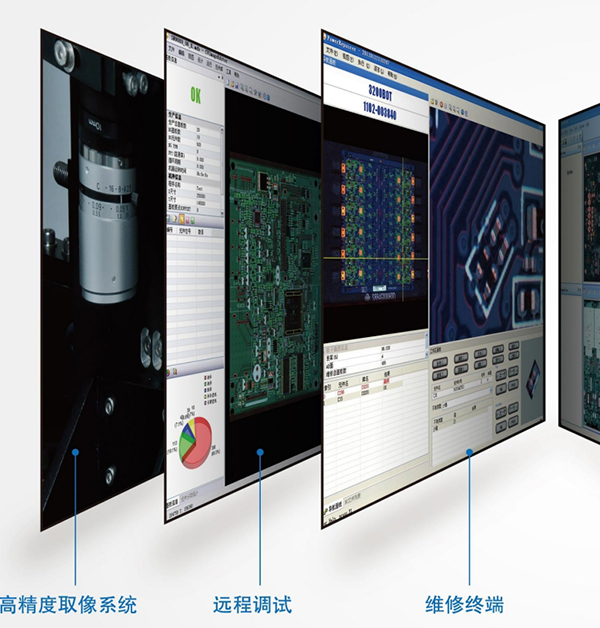

高精度取像系统

9.1MPixelCamera

TelecentricLens

远程调试

通过网络链接在线检测设备，无需停机更新修正在线测试参数。

维修终端

实时接收在线设备的检测结果，使用户非常快捷地进行不良判断。可连接多台在线设备，并支持硬件条码扫描选择基板功能。维修结果可统计产生报表。
